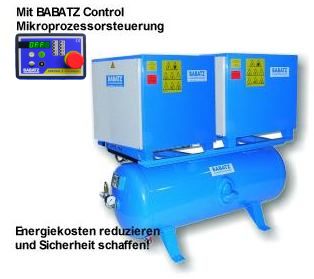

• Sprężarka śrubowa serii AKD (zestaw dwu sprężarek na zbiorniku)
• Sprężarki śrubowe serii AF ( sterowane za pomocą przetwornika częstotliwości)
• Sprężarki śrubowe serii AK (sprężarka śrubowa na zbiorniku)
• zestaw sprężarkowy (sprężarka śrubowa i osuszacz chłodniczy na zbiorniku)
• sprężarki tłokowe

ELEMENTY INSTALACJI SPRĘŻONEGO POWIETRZA

• osuszacze ziębnicze sprężonego powietrza
• Osuszacze adsorpcyjne do sprężonego powietrza
• filtry do sprężonego powietrza
• Separatory oleju i wody z kondensatu
• Automatyczne zawory odwadniające
• Elementy instalacji sprężonego powietrza

doprowadzenie powietrza do sprężarkowni

budowa sprężarek śrubowych Babatz kompressoren

Materiały eksploatacyjne

• Separatory oleju
• filtry powietrza
• filtry oleju

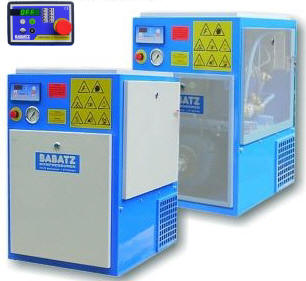

Budowa sprężarek śrubowych firmy Babatz Kompressoren:

Produkowane od ponad 35 lat kompresory śrubowe Babatz (DE) charakteryzuje zwarta solidna budowa oraz bardzo duża trwałość i cichobieżność.

Wyposażenie standardowe obejmuje m.in. zespół sprężający z napędem elektrycznym, chłodnicę i kompensatory, dedykowany sterownik z panelem operatorskim i wyświetlaczem, zawory (regulacyjny, zwrotny i bezpieczeństwa), filtry powietrza i oleju, czujniki i wyłączniki ciśnienia i temperatury.

Funkcje sterownika BABATZ Control 2:

Kontrola faz, poziomu napięcia i kierunku obrotów
Kontrola ciśnienia i temperatury pracy
Sygnalizacja wymiany filtrów powietrza i oleju
Sygnalizacja konieczności wymiany oleju
Kontrola przełączania gwiazda/trójkąt
Tryb pracy ekonomicznej
Automatyczny restart po zaniku zasilania
Sygnalizacja awarii i przeciążenia silnika
Interfejs zdalnego sterowania oraz Interfejs do Mod Bus
Kontrola poziomu

---

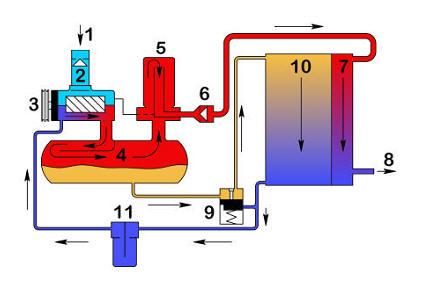

Schemat działania:

1. Filtr na ssaniu
2. Regulator na ssaniu
3. Stopień sprężający
4. Zbiornik powietrza/oleju
5. Układ separacji oleju
6. Zawór zwrotny
7. Chłodnica sprężonego powietrza
8. Króciec wylotowy sprężonego powietrza
9. Zawór termiczny
10. Chłodnica oleju
11. Filtr dokładny oleju

UWAGA: Zapewniamy Serwis gwarancyjny i pogwarancyjny oraz części zamienne i materiały eksploatacyjne

Napęd kompresorów śrubowych serii A:

Sprężarki śrubowe firmy Babatz są napędzane silnikami elektrycznymi spełniającymi wymagania minimum IP54. Klasa izolacji minimum F. Stosowane są najlepsze jakościowo silniki DIN-Elektro.  Nie występuje przeciążanie silników. Moc zasilania 5,5 do 410 kW.Napęd stopnia śrubowego za pomocą pasków klinowych. Paski klinowe są dokładnie zwymiarowane, tak aby zapewnić długotrwałą bezawaryjną pracę. Paski klinowe są naprężone optymalnie, naprężenie zmienia się dynamicznie w zależności od rodzaju pracy (obciążenie, bieg jałowy)
Wentylator chłodzący jest bezpośrednio sprzęgnięty z silnikiem napędowym sprężarki. Dzięki temu zostaje wyeliminowany dodatkowy silnik napędowy. Wentylator chłodzi zarówno wnętrze kompresora, jak i silnik napędowy.
Silnik i stopień sprężania mają zabudowane koła pasowe łatwo rozłączalne typu Tape-Look. Dzięki temu paski klinowe napędzające stopień sprężania są zawsze prawidłowo naciągnięte. W każdej chwili jest możliwe przezbrojenie sprężarki na inne ciśnienie pracy przy niewielkich nakładach.
Do ochrony silnika kompresora zastosowano zabezpieczenia termiczne.  Opcjonalnie: kontrola obecności faz i kierunku wirowania (przy sterowaniu Control2 w standarcie), jak również elektroniczna regulacja prędkości obrotowej (typoszereg AF) .

Sterowanie kompresorów śrubowych serii A

            Sprężarki Babatz sterowane są w pełni automatycznie. Dzięki zastosowaniu podzespołów zgodnych z Niemieckim Qualitaets-Elektrobausteine Urządzenie pracuje długo i niezawodnie, w razie potrzeby wymiana jest łatwa i ekonomiczna. Standartowo montowany jest układ sterujący (Control 2). Opcjonalnie jest możliwa dostawa sprężarki ze sterowaniem elektromechanicznym.
Zamknięta szafka łączeniowa łączy w sobie dwie funkcje, zawiera wysokiej jakości podzespoły (wyłącznik gwiazda-trójkąt i odpowiednie sterowanie), zapewnia czystość i przejrzysty montaż na jednej szynie łączeniowe.
Wszystkie elementy obsługi, a także wyłącznik ciśnieniowy znajdują się w czystej, chłodnej i suchej szafce łączeniowej. Szafka łączeniowa jest usytuowana w okolicy komory ssania, dzięki czemu jest zapewnione doskonałe chodzenie szafki łączeniowej.

Stopień sprężania

            Zabudowane są tylko wolnobieżne stopnie sprężania. Doskonałe ułożyskowanie i zwiększone wymiary łożysk gwarantują obliczeniowy czas pracy na ponad 80 000 roboczogodzin.  Trzystopniowe uszczelnienie wału gwarantuje niezawodną pracę przez wiele lat. Nieszczelności olejowe na bloku śrubowym to już przeszłość. Wszystkie stopnie sprężania wykonane są z żeliwa szarego. Użycie specjalnych bloków eliminuje naprężenia podczas montażu. Wszystkie sprężarki Babatz są montowane indywidualnie. Nie stosuje się żadnych zintegrowanych stopni sprężania.

Wykonanie standartowe

            Sprężarki śrubowe Babatz standartowo są wyposażone w następujące elementy zabezpieczenia i kontroli:

• Manometr ciśnieniowy
• Control 2
• Zawór odciążający
• Zawór bezpieczeństwa
• Zawór zwrotny
• Termostat
• Filtr oleju
• Wyłącznik ciśnieniowy lub sensor

Składowe elementy techniczne

Wytłumiony filtr powietrza
Wolnobieżny stopień sprężania
Silnik elektryczny
Chłodnica
Leżący zbiornik powietrzno-olejowy
Okablowanie elektryczne
szafka wytłumiająca
Regulator ssania

Funkcje układu sterowania sprężarek śrubowych Babatz Control 2

kontrola kierunku obrotów
Kontrola obecności faz
Kontrola temperatury
Kontrola czasu serwisu filtra powietrza
kontrola czasu serwisu filtra oleju
kontrola czasu serwisu separatora oleju
Kontrola czasu wymiany oleju
Optymalizacja czasu biegu jałowego (funkcja obniżająca zużycie energii)
Obsługa wyłącznika gwiazda-trójkąt
Kontrola sprawności sensora
Licznik roboczogodzin całkowitych
Licznik roboczogodzin pracy
Obciążenie urządzenia w procentach
Wejście sygnałowe błędu zewnętrznego (opcja)
Bezpotencjałowy styk zbiorczy usterek
Zdane załączanie i wyłączanie
Przegląd funkcji BABATZ Control 200
Kontrola stanu roboczogodzin

Automatyczny rozruch w przypadku zaniku napięcia (opcja)
Wstępna kontrola temperatury, prze uruchomieniem
Kontrola stanu przeciążenia silnika
Kontrola napięciaKontrola ochrony przed zamarzaniem  - opcjonalnie do – 10 st. C
Sygnalizacja alarmu
Zapamiętywanie zdarzeń alarmowych
Sterowanie wentylatorem w pomieszczeniusterowanie Mod Bus

Obsługa sprężarki śrubowej wyposażonej w BABATZ Control 2

            Obsługa jest bardzo prosta, zredukowana do minimum. Wszystkie funkcje niezbędne funkcje znajdują się w zewnętrznym panelu. kompresor jest sterowany prosto i intuicyjnie poprzez 4 przyciski. Przycisk „O” służy do zatrzymania, (wyłączenia)  sprężarki, Przycisk „1” służy do uruchomienia (załączenia) sprężarki, Zakłócenia kwitowane są przy pomocy przycisku „Reset”, przycisk „Uhr” (zegar)  umożliwia odczytanie  ilości roboczogodzin. Standartowo na kontrastowym wyświetlaczu pokazywana jest temperatura względnie ciśnienie. Poprzez naciskanie symbolu „Uhr” (zegar) możemy odczytać roboczogodziny, godziny pracy, procentowe obciążenie sprężarki oraz czas jaki pozostał do przeprowadzenia prac serwisowych.   Świecące diody pokazują każdy stan sprężarki jasno i wyraźnie. Dioda świecąca pokazuje stan maszyny (błyska przy biegu jałowym, świeci ciągle przy obciążeniu itd.)

Budowa zespołu sterowania typ: BABATZ Control 2

            Zespół sterowania Babatz Control 2 stanowi kompletną jednostkę, na stałe przymocowaną do obudowy sprężarki. Mikroprocesor 16- to bitowy, dodatkowo posiada wbudowane zabezpieczenie. Dzięki czemu może przetrzymać krótkotrwałe zaniki napięcia do 400 ms bez wyłączania kompresora. Opcjonalnie możliwe jest zaprogramowanie samoczynnego ponownego rozruchu po zaniku napięcia zasilania. Sterowanie można aktualizować i obsługiwać zdalnie (opcja)
Można zrezygnować z wyświetlania tekstu. Diody LED o bardzo dużym kontraście gwarantują odczytanie stanu maszyny, nawet przy ekstremalnie trudnych warunkach.
Folia zabezpieczają zapobiega uszkodzeniom i wzmacnia odporność mechaniczną. Przyciski są trwały i wytrzymują bardzo wiele cykli. Stopień ochrony IP 54. Do celów serwisowych jednostkę sterowania można w każdej chwili odłączyć
Sterowanie jest zabezpieczone przed wibracjami i wstrząsami. Sterowanie przeszło pomyślnie testy laboratorium EMV pomiaru odporności na napromieniowanie i emisje zakłóceń.
Gwarantuje to wieloletnią bezzakłóceniową pracę.

Możliwości zabudowy:

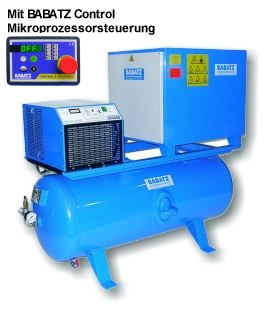

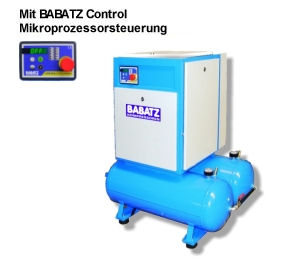

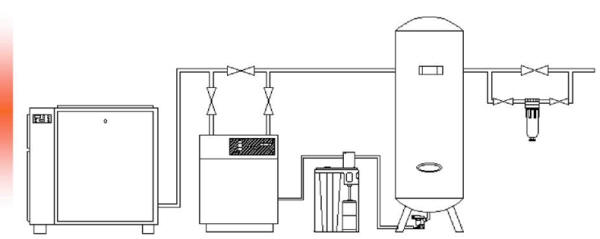

Pojedyncza sprężarka z osuszaczem i zbiornikiem;

Pojedyncza sprężarka osuszacz przed zbiornikiem, przy krótkotrwałym wysokim poborze powietrza.

Zestaw kompletnie zmontowany – oszczędność miejsca

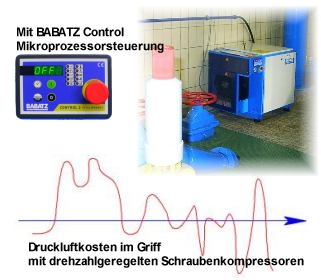

Sprężarki śrubowe o regulowanej prędkości obrotowej:

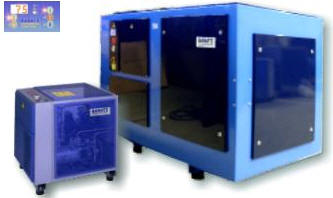

Budowa sprężarki jednostopniowej z regulacją częstotliwości;

Sprężarki śrubowe jednostopniowe z napędem elektrycznym, z wtryskiem oleju kpl. regulowalne. Prędkość obrotowa sprężarki jest regulowana za pomocą przetwornika częstotliwości. Stopień sprężania jest pośrednio napędzany za pomocą pasków klinowych. Stopień sprężania i silnik są montowane w doskonale wytłumionej komorze. Zespół chłodzenia i sterowanie elektryczne są montowane w obudowie. Sprężarka jest gotowa do pracy, po przyłączeniu zasilania elektrycznego i instalacji sprężonego powietrza.

Zasada działania:

            Poprzez suchy element filtracyjny (wymienny) zostaje zassane powietrze z otoczenia.  Zassanie następuje na skutek podciśnienia, które powstaje na skutek wirowania obydwu wirników. Powietrze jest zasysane poprzesz regulator ssania. Regulator ssanie otwiera przepływ powietrza jeżeli sterowanie jest nastawione na „obciążenie”. Jeżeli sterowanie daje sygnał „bieg jałowy” regulator ssania przymyka przepływ powietrza. Jednocześnie system zostaje odciążony. Zassane powietrze zostaje przez sprężarkę wessane i poprzez przewody wprowadzone do środka. Specjalny profil śruby i wtrysk oleju uniemożliwia cofnięcie powietrze na stronę ssania. Olej pełni tu 3 funkcje: 1. Uszczelnia zewnętrzne powierzchnie śruby, 2. Chłodzenie, 3. smarowanie powierzchni roboczych. Profile śrubowe pracują bezstykowo, i znajdują się w kąpieli olejowej. Sprężone powietrze jest wypierane przez profil śruby (sprężarka wyporowa). Po sprężeniu powietrze razem z olejem przepływa do zbiornika oleju. Powietrze zawierające olej przepływa przez separator oleju, gdzie reszta oleju zostaje oddzielona od powietrza. Powietrze przepływa przez zawór zwrotny ciśnienia minimalnego i chłodnicę końcową do instalacji sprężonego powietrza.
Olej jest kierowany przez zawór termoregulacyjny. W temperaturze poniżej 71 st. C olej kierowany jest bezpośrednio poprzez filtr oleju do natrysku na stopień sprężania. Powyżej 71 st. C olej jest kierowany na chłodnicę w celu schłodzenia i następnie do natrysku na stopień sprężania.
Chłodzenie zapewnia wewnętrzny wentylator i chłodnica

Sterowanie:

            Sterowanie sprężarki jest realizowane za pomocą przetwornika częstotliwości. Ciśnienie w sieci sprężonego powietrza jest kontrolowane za pomocą sensora. Przetwornik częstotliwości steruje prędkością obrotową silnika elektrycznego, tak że ciśnienie w instalacji ciągle pozostaje na tym samym poziomie. Jeżeli spada ciśnienie to regulator zwiększa prędkość obrotową silnika, jeżeli ciśnienie rośnie to regulator zmniejsza prędkość obrotową silnika napędowego. Jeżeli sprężarka pracuje przez określony czas przy małej prędkości obrotowej, jest wyłączana. Załącza się powtórnie, jeżeli ciśnienie spadnie poniżej zadanego ciśnienia załączającego.

Chłodzenie:

            Stopień sprężania kompresora jest chłodzony przez chłodnicę olejowo-powietrzną „Kombi”. Po jednej stronie jest schładzane powietrze, a po drugiej stronie jest schładzany olej. Chłodzenie jest wspomagane za pomocą wentylatora.

Uzbrojenie wewnętrzne sprężarki śrubowej:

blok sprężania
Silnik elektryczny B3
Napęd pasowy 3-krotny z automatycznym naprężacze, alternatywnie z bezpośrednio zesprzęglony
Zawór zwrotny ciśnienia minimalnego
zawór bezpieczeństwa
Zabezpieczający elektryczny regulator ssania
Chłodnica „Kombi”
Zawór termoregulacyjny
Elektryczne sterowanie i kontrola
podzespoły metalowo- gumowe
filtr oleju
filtr powietrza
separator oleju
Obudowa „super” wytłumiająca
Przetwornik częstotliwości z filtrem

Zakres dostawy:

            Gotowy do pracy kompresor śrubowy, orurowany z przetwornikiem częstotliwości i filtrem, instrukcja obsługi, elementy metalowo gumowe, kabel przyłączeniowy, zawór kulowy, zawór bezpieczeństwa, zawór termoregulacyjny, regulator ssania z funkcją olej-stop, wyłącznik gwiazda-trójkąt, Zintegrowana wanna zbiorcza oleju zgodnie z obowiązującymi przepisami.

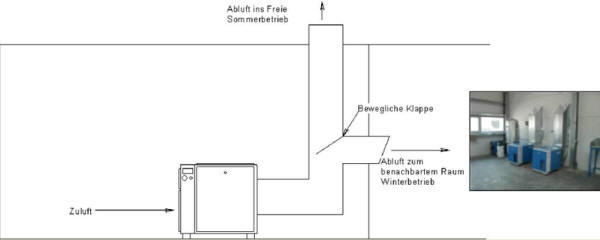

Doprowadzenie powietrza do sprężarkowni:

przy dużych pomieszczeniach można zrezygnować z wymuszonego obiegu powietrza. Wartości graniczne temperatury +2 st. C do + 45 st. C

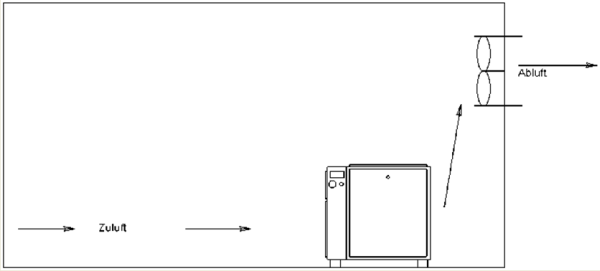

doprowadzenie powietrza do sprężarkowni - poprzez wentylator i termostat gorące powietrze wyrzucane poza obręb hali

doprowadzenie powietrza do sprężarkowni - poprzez kanał wydmuchowy, ciepło wydmuchiwane na zewnątrz:

doprowadzenie powietrza do sprężarkowni - przez kanał zima- lato powietrze kierowane na zewnątrz lub do ogrzewania pomieszczeń

Sprężarki śrubowe serii  A - parametry techniczne

Moc silnika zasilającego - od 5,5 kW do 250 kW
wydajność przepływu - od 0,6 do 35 m³/min
ciśnienie pracy - od 5 do15 bar

Parametry techniczne - sprężarki śrubowe typ A
Typ	Wydajność w  m³/min wg ISO 1217			Moc	ciężar
	przy 8 bar	przy 10 bar	przy 13 bar	[ kW]	[ kg]
Sprężarka A6	0,86	0,72	0,60	5,5	155
Sprężarka A10	1,16	1,05	0,85	7,5	164
Sprężarka A12	1,45	1,28	1,05	9	170
Sprężarka A15	1,71	1,59	1,38	11	175
Sprężarka A20	2,40	2,09	1,70	15	280
Sprężarka A25	2,78	2,52	2,05	18,5	295
Sprężarka A30	3,73	3,30	2,90	22	470
Sprężarka A40	5,20	4,57	3,85	30	495
Sprężarka A50	6,27	5,50	4,61	37	530
Sprężarka A65	7,49	6,60	5,67	45	760
Sprężarka A80	9,19	7,83	6,79	55	820
Sprężarka A100	11,90	10,85	9,20	75	1350
Sprężarka A130	15,80	13,85	12,12	90	1860
Sprężarka  A160	18,50	16,40	14,30	110	1980
Sprężarka A200	23,50	20,92	17,91	132	2650
Sprężarka A250	28,00	25,40	21,86	160	2690
Sprężarka A300	32,80	29,10	25,60	200	4850
Sprężarka A350	38,60	35,60	31,20	250	4950

Parametry techniczne - Sprężarki śrubowe serii  AK

Moc silnika zasilającego - od 3 kW do 7,5 kW
wydajność przepływu - od 0,2 do 1,2 m³/min
ciśnienie pracy - od 5 do13 bar

Dane techniczne sprężarek typ AK
Typ	wydajność w  m³/min wg ISO 1217			moc	ciężar
	przy 8 bar	przy 10 bar	przy 13 bar	[kW]	[kg]
sprężarka AKM3*	0,35	0,25	0,18	2,2	75
sprężarka AKM4*	0,40	0,32	0,22	3	80
sprężarka AKM5*	0,55	0,48	0,39	4	82
sprężarka AK 5	0,59	0,52	0,41	4	130
sprężarka AK 6	0,75	0,69	0,55	5,5	155
sprężarka AK10	1,12	0,95	0,72	7,5	162

---

Sprężarki śrubowe podwójne - gotowe zestawy sprężarkowe - parametry techniczne

Moc silnika zasilającego - od 2 x 4 kW do 2 x 7,5 kW
wydajność przepływu - od 2 x 03 do 2 x 1,1 m³/min
ciśnienie pracy - od 5 do13 bar

Dane techniczne sprężarek podwójnych typ AKD

Typ	Wydajność w m³/min wg ISO 1217			Moc	ciężar	zbiornik
	przy 8 bar	przy 10 bar	przy 13 bar	[kW]	[kg]	[litr]
2xAK4-250	2 x 0,40	2 x 0,32	2 x 0,22	2 x 3	336	250
2xAK5-250	2 x 0,55	2 x 0,48	2 x 0,39	2 x 4	344	250
2xAK6-250	2 x 0,75	2 x 0,69	2 x 0,55	2 x 5,5	410	250
2xAK10-250	2 x 1,12	2 x 0,95	2 x 0,72	2 x 7,5	424	250

---

Parametry techniczne - sprężarki śrubowe z wydajnością regulowaną przy pomocy przetwornika częstotliwości

Moc silnika zasilającego - od 4 kW do 260 kW
wydajność przepływu - od 03 do 35 m³/min
ciśnienie pracy - od 5 do13 bar

Dane techniczne sprężarek śrubowych typ AF
Typ	wydajność w m³/min wg ISO 1217			moc	ciężar
	przy 8 bar	przy 10 bar	przy 13 bar	[kW]	[kg]
sprężarka AF6	0,31 - 0,86	0,28 - 0,72	0,22 - 0,60	5,5	155
sprężarka AF10	0,39 - 1,16	0,32 - 1,05	0,23 - 0,85	7,5	164
sprężarka AF15	0,52 - 1,71	0,48 - 1,59	0,32 - 1,38	11	285
sprężarka AF20	0,69 - 2,40	0,60 - 2,09	0,52 - 1,70	15	320
sprężarka AF25	0,85 - 2,78	0,80 - 2,59	0,64 - 2,10	18,5	410
sprężarka AF30	1,20 - 3,73	0,91 - 3,30	0,86 - 2,90	22	470
sprężarka AF40	1,42 - 5,20	1,30 - 4,57	1,11 - 3,85	30	610
sprężarka AF50	1,85 - 6,27	1,52 - 5,50	1,33 - 4,61	37	730
sprężarka AF65	2,21 - 7,49	2,10 - 6,60	1,79 - 5,67	45	890
sprężarka AF80	2,93 - 9,19	2,45 - 7,83	2,25 - 6,79	55	987
sprężarka AF100	3,60 - 11,90	3,45 -10,85	3,20 - 9,20	75	1550
sprężarka AF130	4,98 - 15,80	4,32 - 13,85	3,85 - 12,12	90	1990
sprężarka AF160	5,36 - 18,50	4,89 - 16,40	4,68 - 14,30	110	2280
sprężarka AF200	6,15 - 23,50	5,68 - 20,92	5,21 - 17,91	132	2950
sprężarka AF250	7,02 - 28,00	6,45 - 25,40	5,63 - 21,86	160	3290
sprężarka AF300	8,67 - 32,80	7,67 - 29,10	6,54 - 25,60	200	5250
sprężarka AF350	9,65 - 38,60	8,94 - 35,60	7,97 - 31,20	250	5650

Możliwa dostawa sprężarki o ciśnieniu 15 bar

---

Sprężarki śrubowe zabudowane na zbiorniku ciśnieniowym

Moc silnika zasilającego - od 4 kW do 22 kW
wydajność przepływu - od 0,3 do 3,8 m³/min
ciśnienie pracy - od 5 do15 bar

Parametry techniczne sprężarek typ AK
Typ	wydajność w m³/min wg ISO 1217			moc	ciężar	zbiornik
	przy 8 bar	przy 10 bar	przy 13 bar	[kW]	[kg]	[litr]
sprężarka AK4-250	0,40	0,32	0,22	3	215	250
sprężarka AK5-250	0,55	0,48	0,39	4	220	250
sprężarka AK6-250	0,75	0,69	0,55	5,5	240	250
sprężarka AK10-250	1,12	0,95	0,72	7,5	245	250
sprężarka A12-250	1,40	1,28	1,05	9	260	250
sprężarka A15-250	1,71	1,59	1,38	11	268	250
sprężarka A20-500	2,40	2,09	1,70	15	385	500
sprężarka A25-500	2,78	2,52	2,05	18,5	401	500
sprężarka A30-750	3,73	3,30	2,90	22	585	750

---

Sprężarki śrubowe - kompletny zestaw - sprężarka, osuszacz zbiornik - podstawowe parametry techniczne

Moc silnika zasilającego - od 4 kW do 22 kW
wydajność przepływu - od 0,3 do 3,8 m³/min
ciśnienie pracy - od 5 do15 bar

Parametry techniczne sprężarek śrubowych typ AKT
Typ	wydajność w m³/min wg ISO 1217			moc	ciężar	zbiornik
	przy 8 bar	przy10 bar	przy13 bar	[kW]	[kg]	[litr]
AJ4-250T	0,40	0,32	0,22	3	245	250
AJ5-250T	0,55	0,48	0,39	4	265	250
AJ6-250T	0,75	0,69	0,55	5,5	286	250
AJ10-250T	1,12	0,95	0,72	7,5	298	250
A12-250T	1,40	1,28	1,05	9	305	250
A15-250T	1,71	1,59	1,38	11	310	250
A20-500T	2,40	2,09	1,70	15	438	500
A25-500T	2,78	2,52	2,05	18,5	486	500
A30-750T	3,73	3,30	2,90	22	675	750

Alternatywnie dostępne inne pojemności zbiorników: 350, 500, 750,1000

MENU
