Separator oleju i wody z kondensatu

Zasada działania separatora oleju i wody z kondensatu

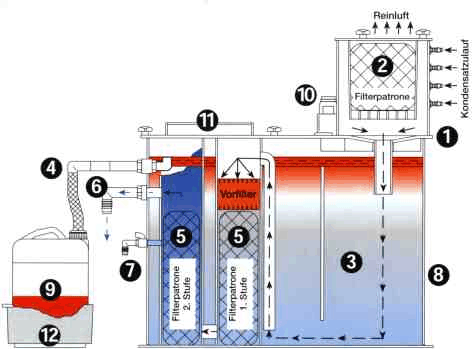

kondensat dopływa do separatora z takich urządzeń jak: filtry, osuszacze, zbiorniki itp. poprzez przyłącza 1. Następnie jest wprowadzany do komory rozprężnej 2. Jest tutaj "uspokojony" i odpowietrzony. Następnie przechodzi przez komorę 3, olej wypływa na powierzchnię, a woda zbiera się pod powierzchnią oleju. Olej z górnej powierzchni skapuje przez króciec przelewowy 4 do zbiornika 9, który znajduje się w wannie 12. Woda zostaje dokładnie oczyszczona na filtrach z węglem aktywnym 5. Czysta woda odpływa przewodem nr. 6, woda ta może być odprowadzona bezpośrednio do kanalizacji. Poprzez zawór testowy 7 pobiera się regularnie próbki oleju wody sprawdza poprzez porównanie z pojemnikiem testowym 10. Wyniki kontroli zapisuje się w dokumentacji znajdującej się w pozycji 11
