Zbiorniki wyrównawcze sprężonego powietrza - osprzęt

 wymagany przez "Urząd Dozoru Technicznego" zgodnie z obowiązującymi przepisami

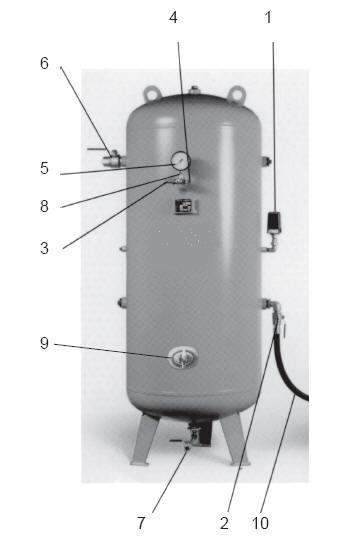

Podstawowa armatura w jaką winien być wyposażony zbiornik ciśnieniowy.

1. Presostat - wyłącznik ciśnieniowy do sterowania pracą sprężarki.

2. Zawór odcinający po stronie zasilania - umożliwia odłączenie zbiornika od kompresora np.: dla przeprowadzenia prac konserwacyjnych

3. Zawór bezpieczeństwa, spełniający wymogi Dozoru Technicznego, który ma za zadanie wydmuchać nadmiar powietrza ze zbiornika w przypadku nadmiernego wzrostu ciśnienia.

4. Kołnierz kontrolny pomiaru ciśnienia powietrza w zbiorniku

5. Manometr ciśnieniowy umożliwia ciągłą kontrolę ciśnienia sprężonego powietrza zarówno do celów technologicznych (aby ciśnienie nie było zbyt niskie), jak również ze względów bezpieczeństwa, aby nie dopuścić do przekroczenia dopuszczalnego ciśnienia pracy zbiornika.

6. Zawór odcinający (odłączający) odbiór sprężonego powietrza. W nowoczesnych rozwiązania montuje się automatyczny zawór odcinający tzw. AIR SAVER, który automatycznie odcina odbiorniki po zakończonej zmianie. Uzyskuje się w ten sposób znaczne oszczędności energii, ponieważ sprężone powietrze pozostaje w zbiorniku a nie jest wydmuchane przez nieszczelności.

7.Zawór spustowy kondensatu. Ręczny zawór spustowy kondensatu wymaga ciągłego dozoru obsługi, dlatego celowym jest zamontowanie automatycznego spustu kondensatu, który oprócz wygody obsługi polepsza jakość dostarczonego powietrza, dzięki systematycznemu odwadnianiu i jednocześnie zmniejsza ilości niepotrzebnie wydmuchanego powietrza.

W zbiorniku ciśnieniowym wydziela się znaczna ilość kondensatu. Jest to proces ciągły, a więc okresowe ręczne otwieranie zaworu spustowego nie rozwiązuje problemu. Dlatego proponujemy zabudowanie automatycznych zaworów spustowych

8.Kurek manometryczny

9.Właz kontrolny zbiornika powietrza umożliwia skontrolowanie stanu powierzchni wewnętrznej zbiornika podczas okresowej kontroli (rewizji)

10. Wąż ciśnieniowy doprowadzający sprężone powietrze z kompresora, oczywiście powietrze nie musi być podłączone bezpośrednio ze sprężarki, "po drodze" często znajduje się np.: odwadniacz cyklonowy czy osuszacz chłodniczy.

W rzeczywistości zarówno układ montażu, jak i wyposażenie może odbiegać od przedstawionego przykładu.
