 Etap:
4 Usuwanie wilgoci w postaci pary - osuszanie sprężonego powietrza
Aby zapobiec wykraplaniu sił kondensatu w instalacji stosujemy
osuszacze.

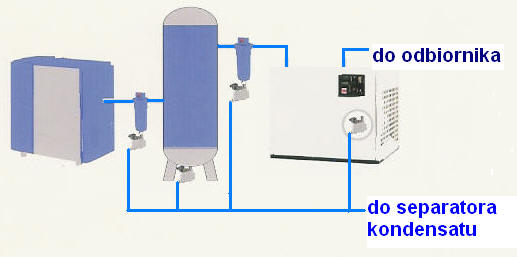

W układzie obok zastosowano
osuszacz
ziębniczy
do sprężonego powietrza. Uzyskiwana temperatura punktu rosy to + 3 st.
Celsjusza.
W praktyce oznacza to taką sytuację - jeżeli temperatura powietrza w
rurociągu (temperatura otoczenie) nie spadnie poniżej 3 st. Celsjusza
kondensat nie wkropli sił. Nie oznacza to jednak całkowitego braku pary
wodnej w powietrzu - zawartość wody w postaci pary pozostaje na poziomie
ok. 6g/m3.
Układ taki jest odpowiedni dla większości zastosował, gdzie zarówno
sprężarkownia, jak również instalacja znajdują sił w pomieszczeniu,
gdzie temperatura nie spada poniżej 3 st, Celsjusza.
Filtr wstępny zatrzymuje cząstki stałe o wielkości do 1 mikrona, nie
zatrzymuje oleju w w postaci aerozoli. Jeżeli istnieje potrzeba
dokładniejszego oczyszczenia sprężonego powietrza trzeba zastosował
dodatkowo filtr o dokładności oczyszczania 0,01 mikrona.
jakie urządzenia są
mi niezbędne??Jeżeli wilgotność względna zasysanego powietrza wynosi 80
%
to po sprężeniu do cienienia 10 bar wyniesie 800 %. 10-ciokrotnie
wzrośnie także koncentracja zassanych zanieczyszczeń, oraz dołączą
wtrącenia olejowe z oleju roboczego - w przypadku sprężarek z wtryskiem
oleju.
|
większe
wymagania>>>>>>
rozmieszczenie urządzeń w instalacji sprężonego powietrza
